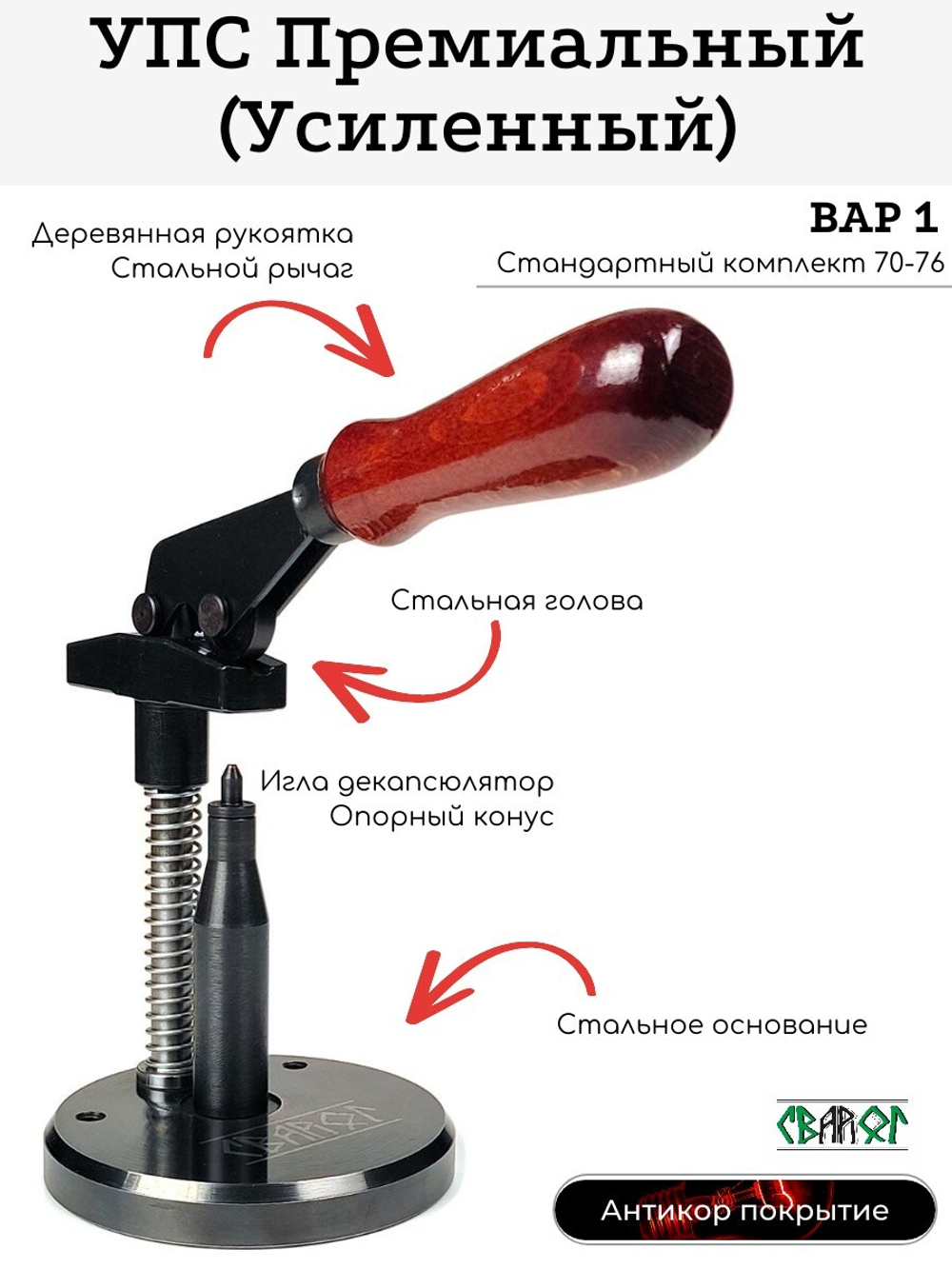

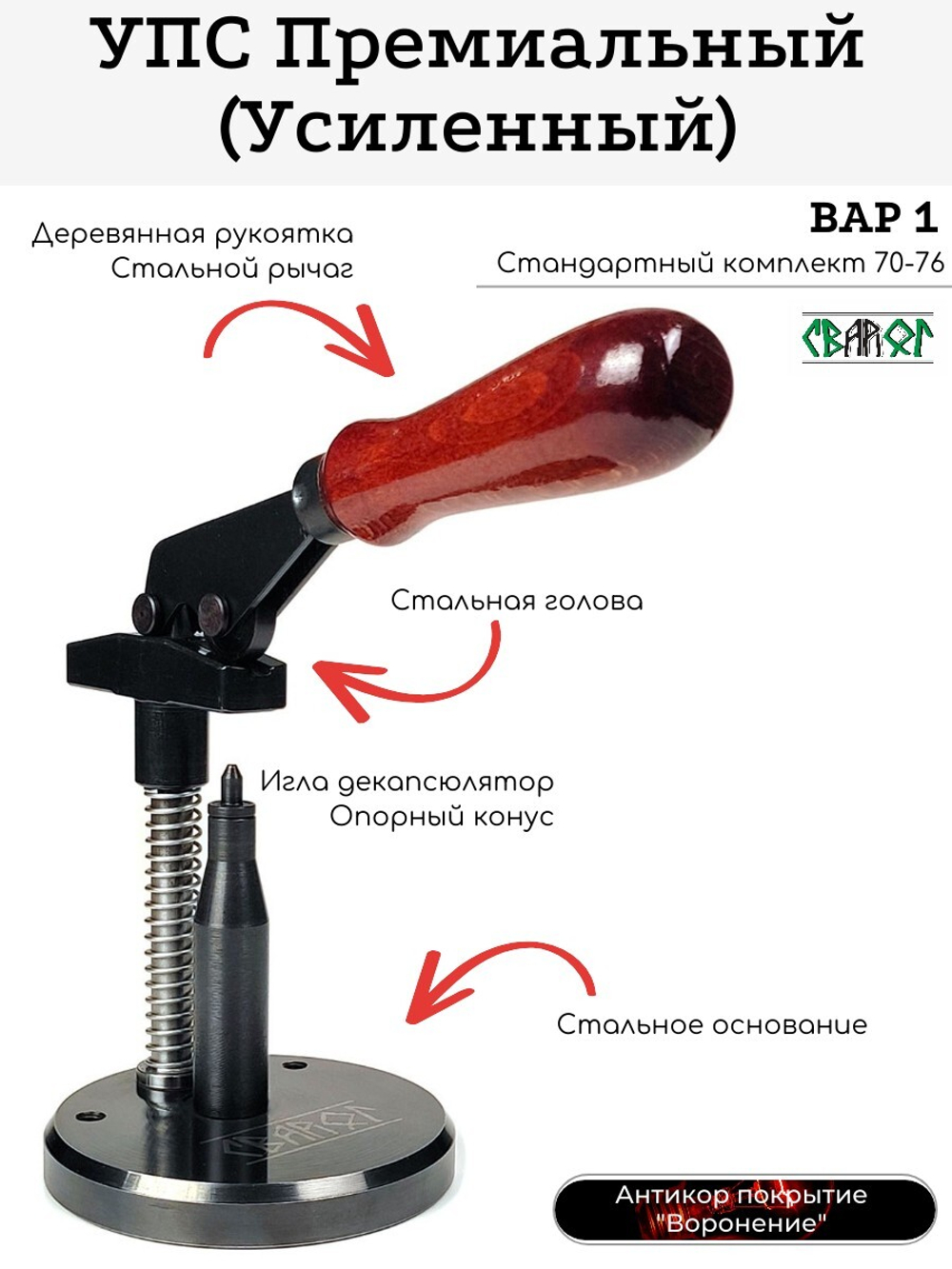

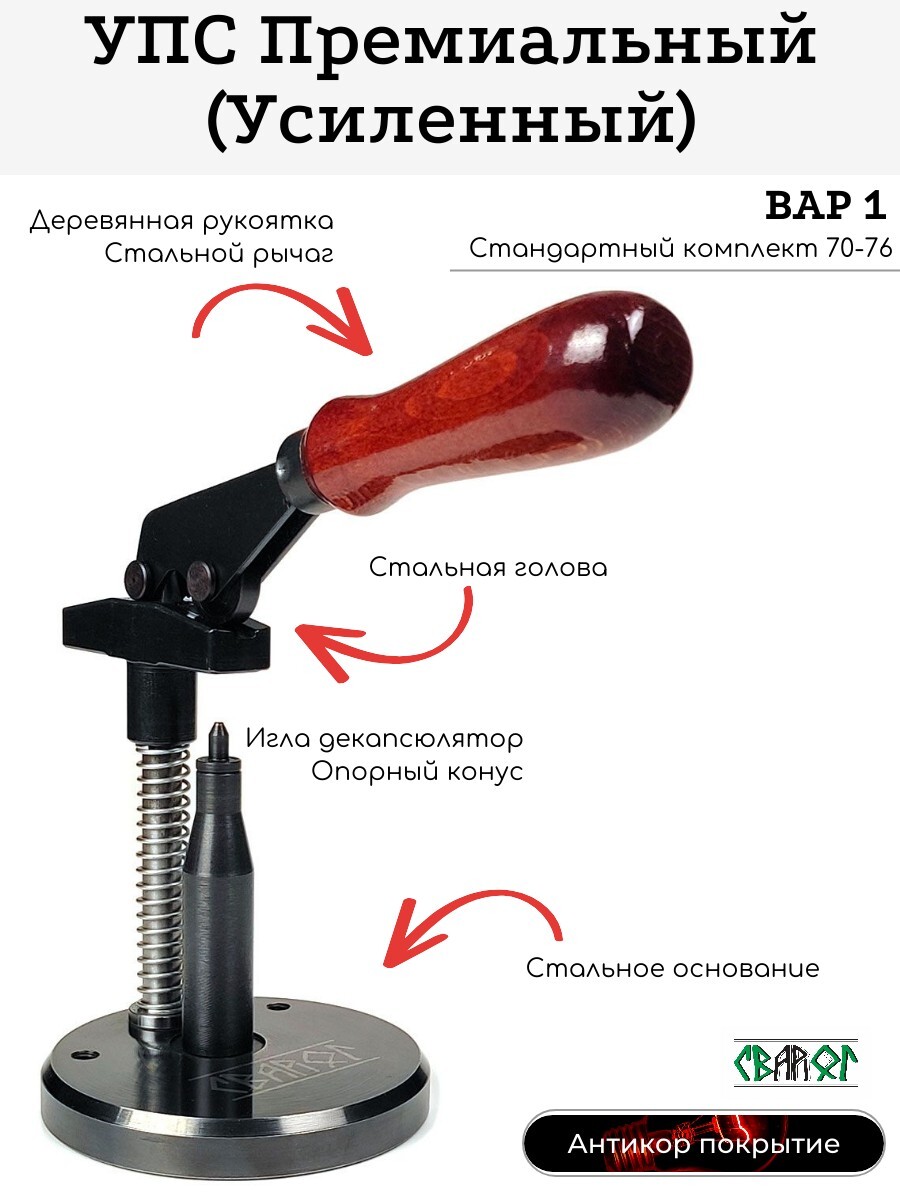

УПС Усиленный полный комплект.Основание и голова изготовлены из металла.Все металлические части прибора и матрицы имеют защитное покрытие.**
Универсальный прибор для снаряжения патронов 12,16,20 калибр
Универсальный прибор для снаряжения патронов - предназначен для самостоятельного снаряжения патронов 12,16,20 калибра в 70 и 76 гильзу.
- капсуляция и декапсуляция металлических, папковых (бумажных) и пластиковых гильз, с применением еврокапсюлей
- установка в гильзу патрона пыжей и прокладок;
- закрытие патронов способом звезда
- скоростной обжим донца гильзы с возможностью одновременной декапсюляции

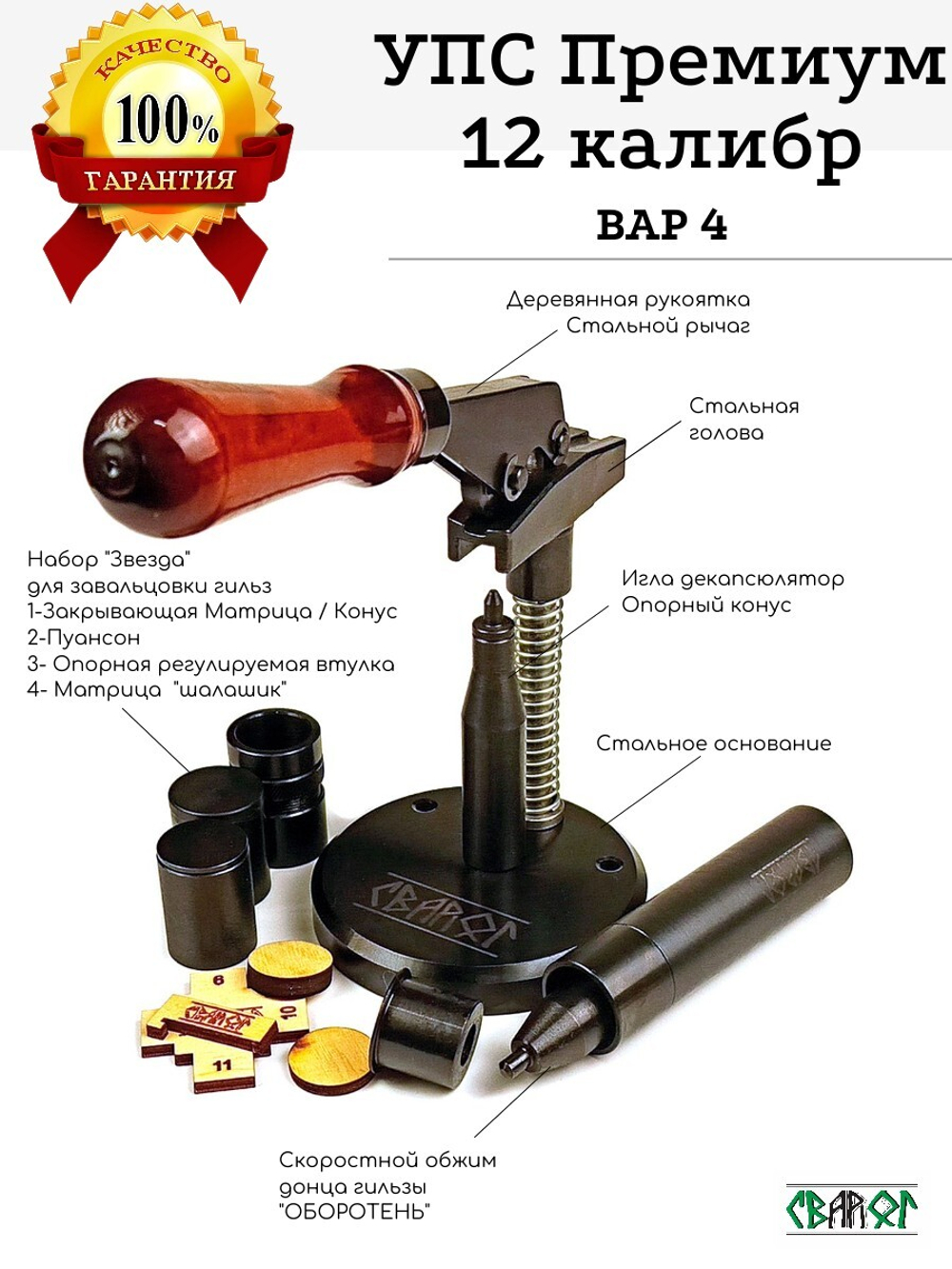

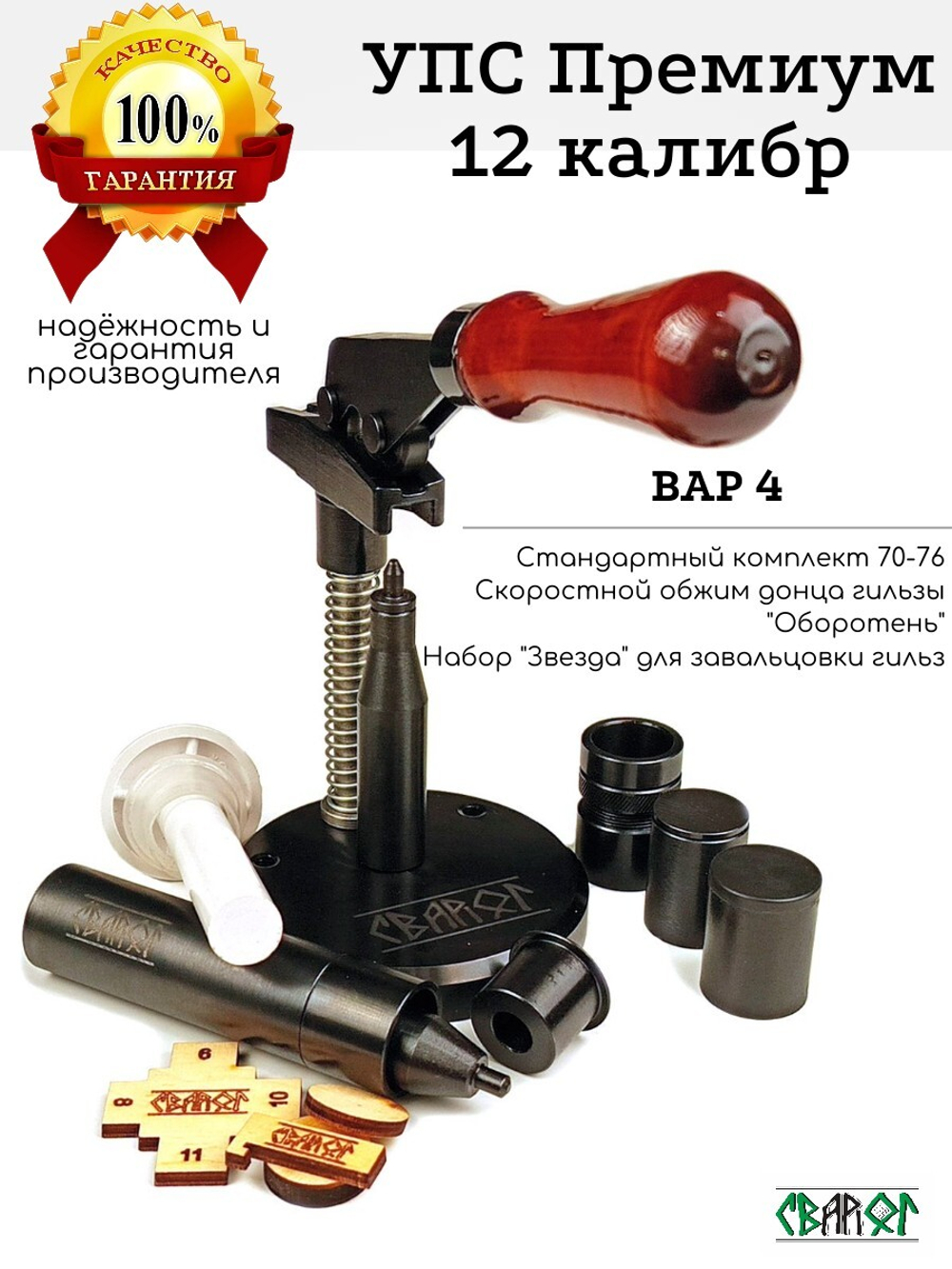

Полный Комплект:

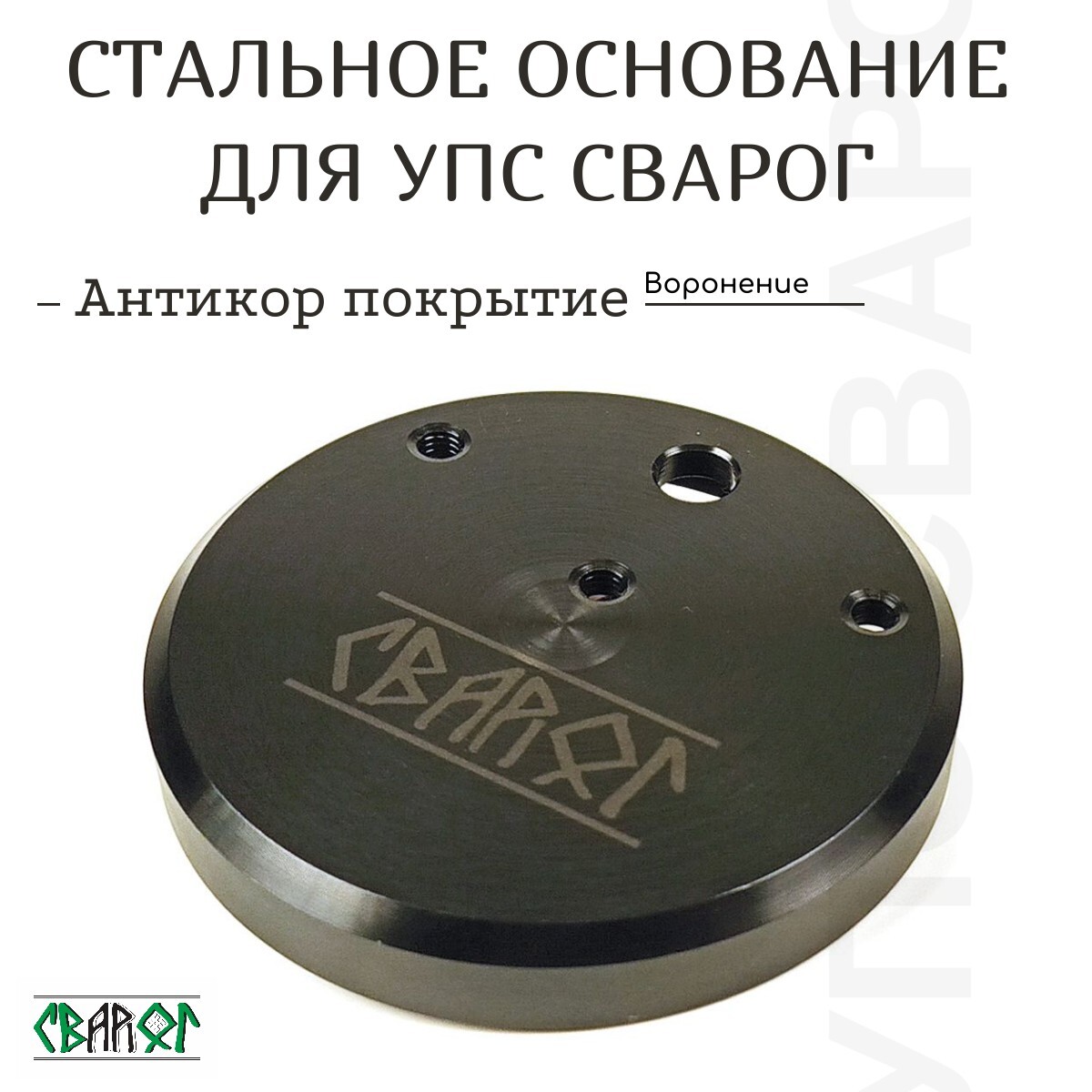

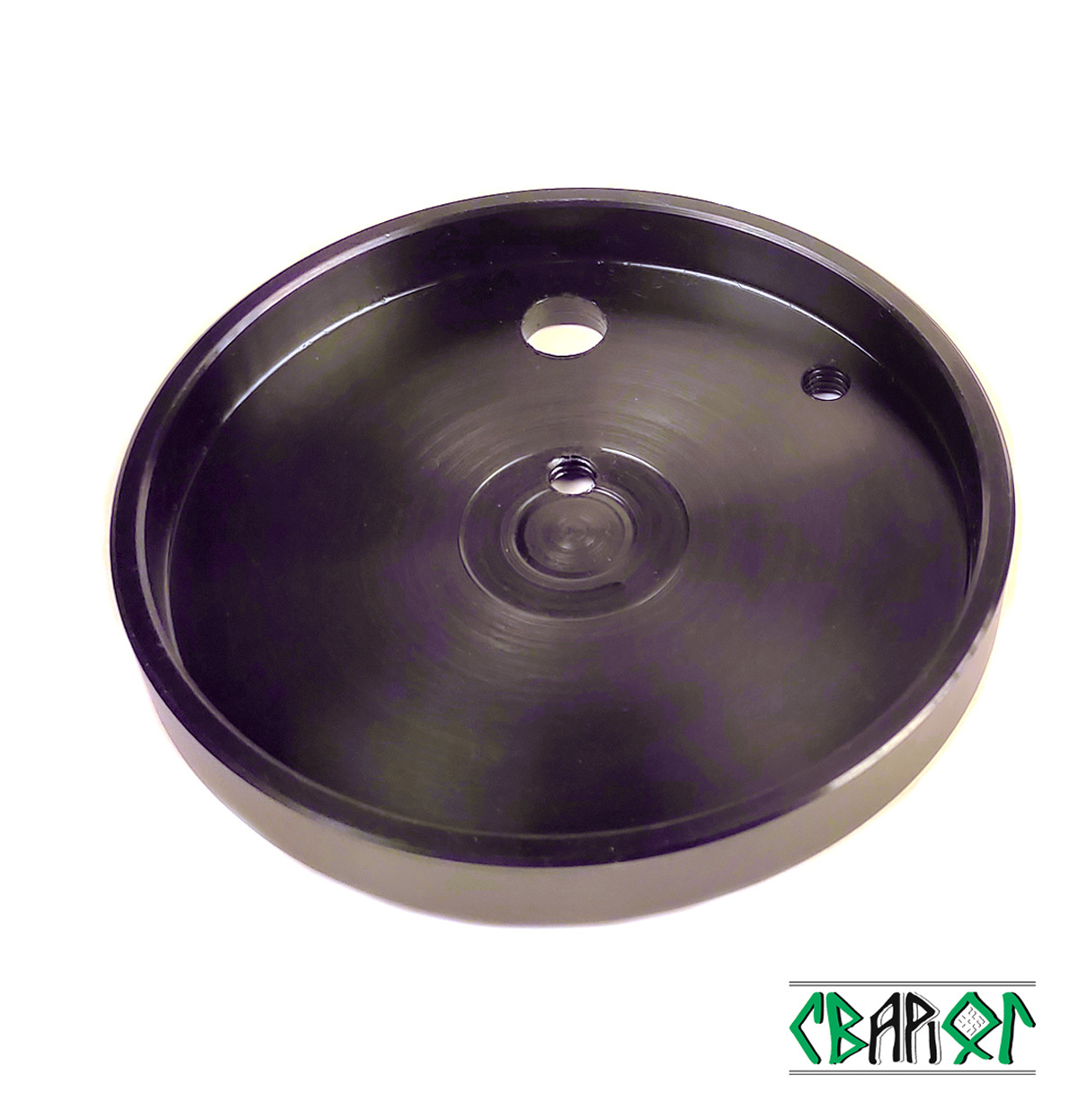

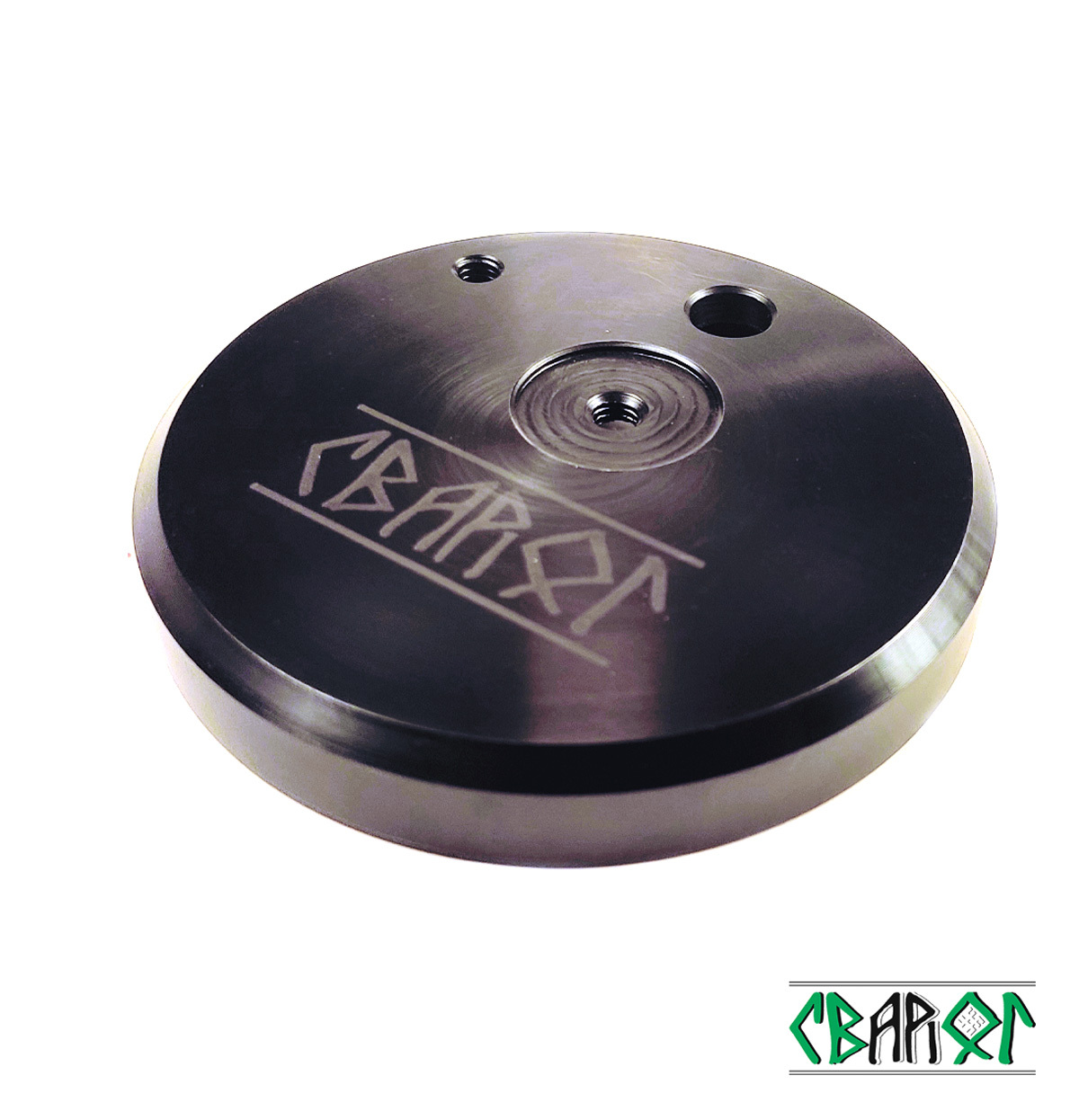

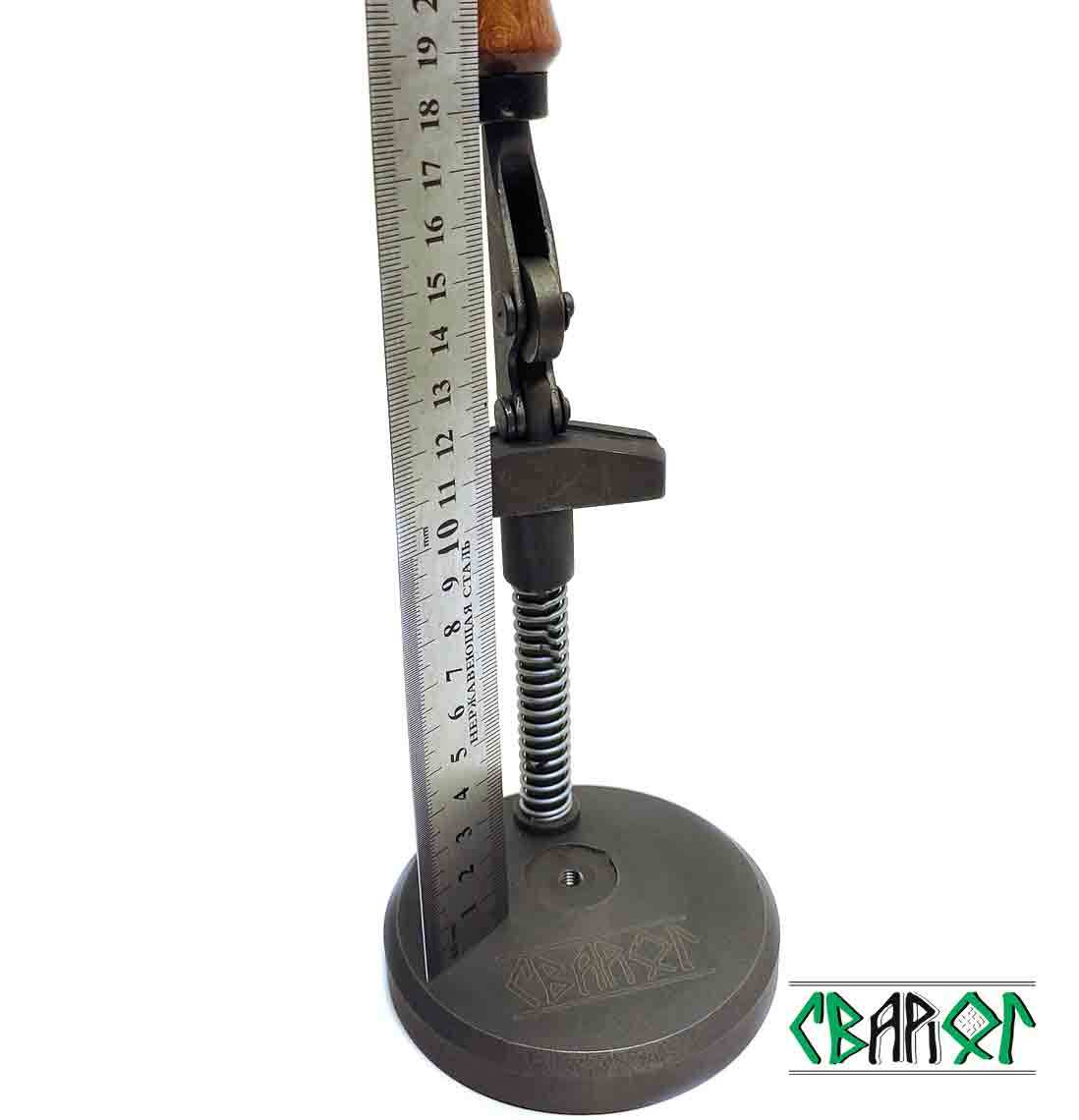

Прибор на металлическом основании

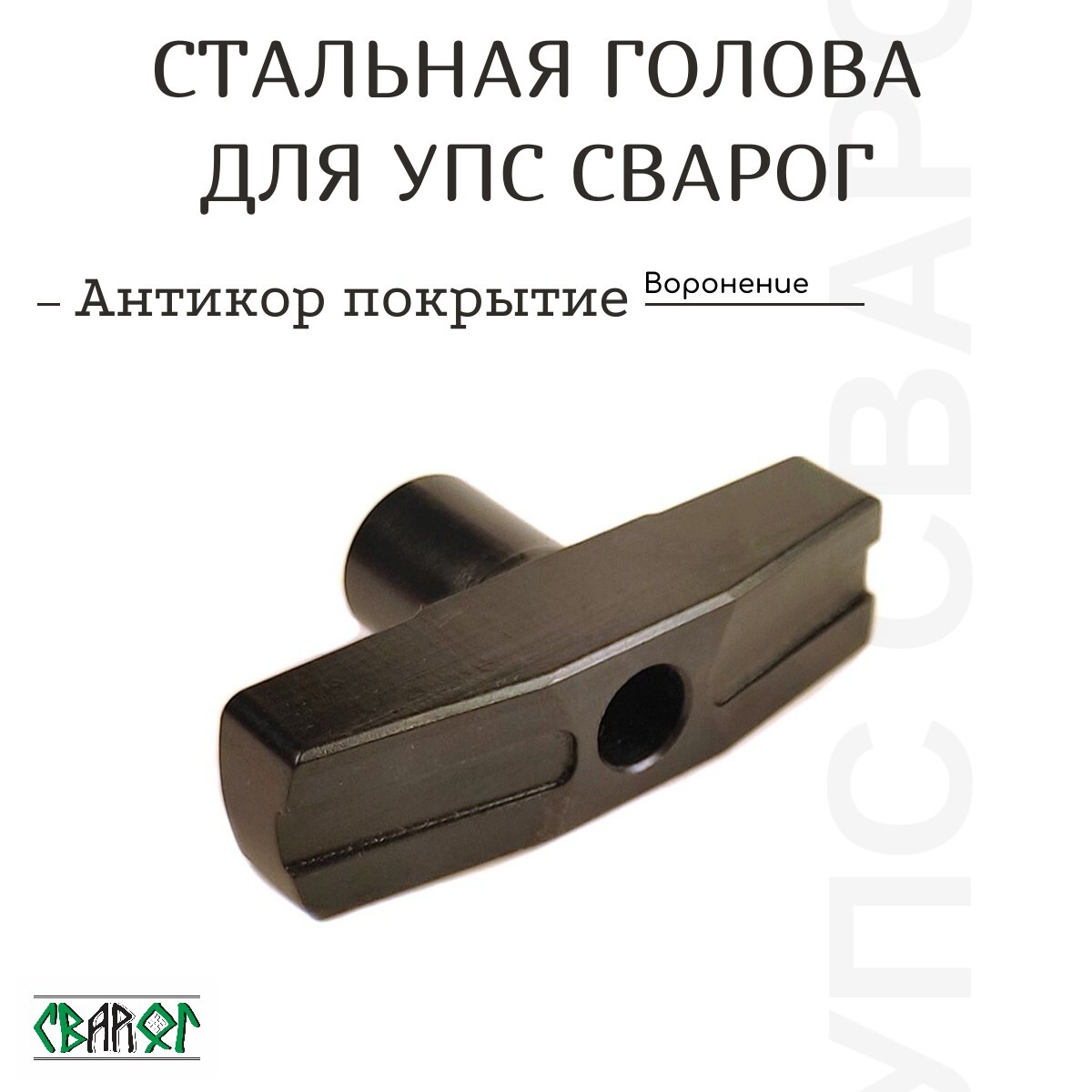

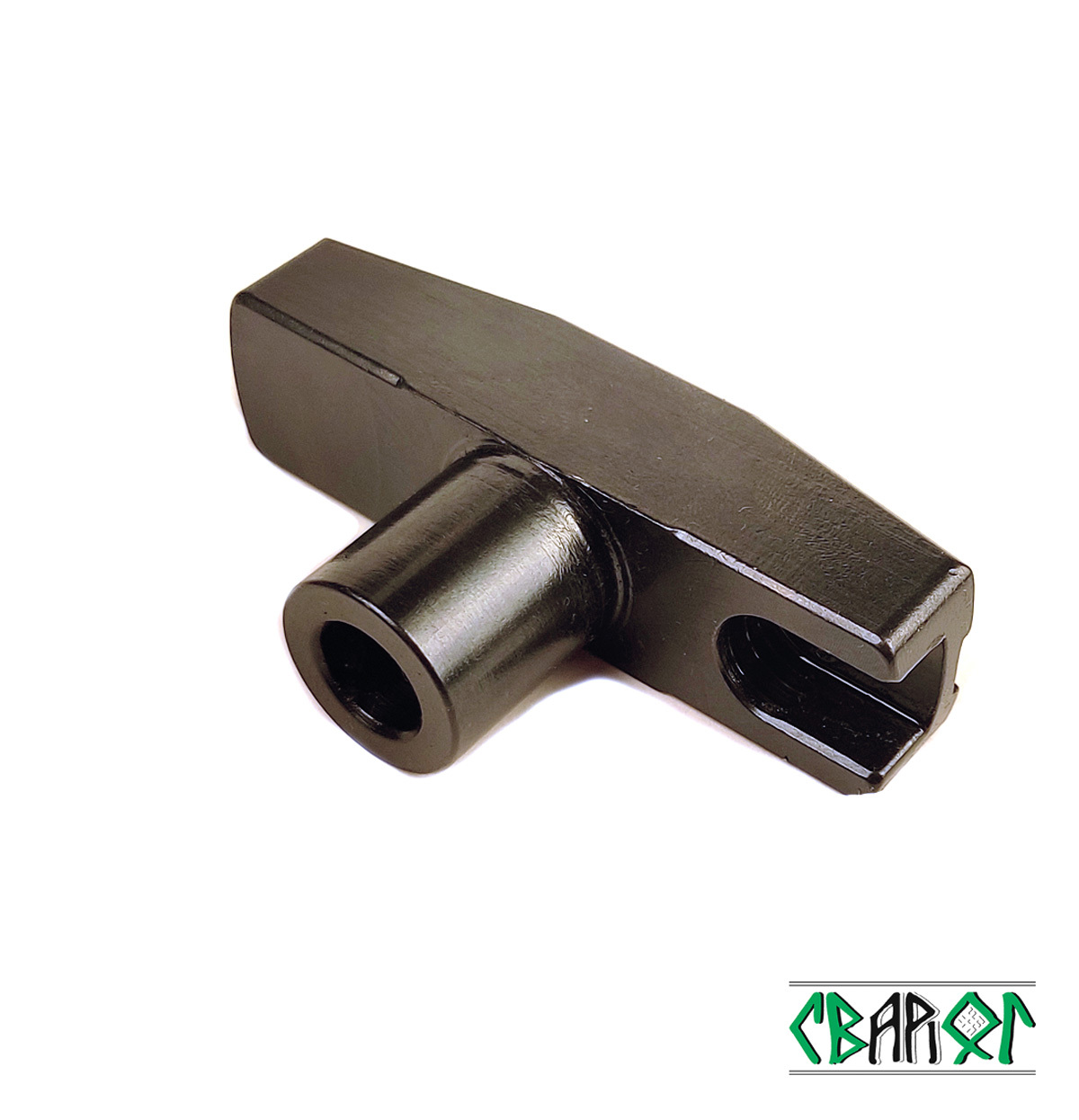

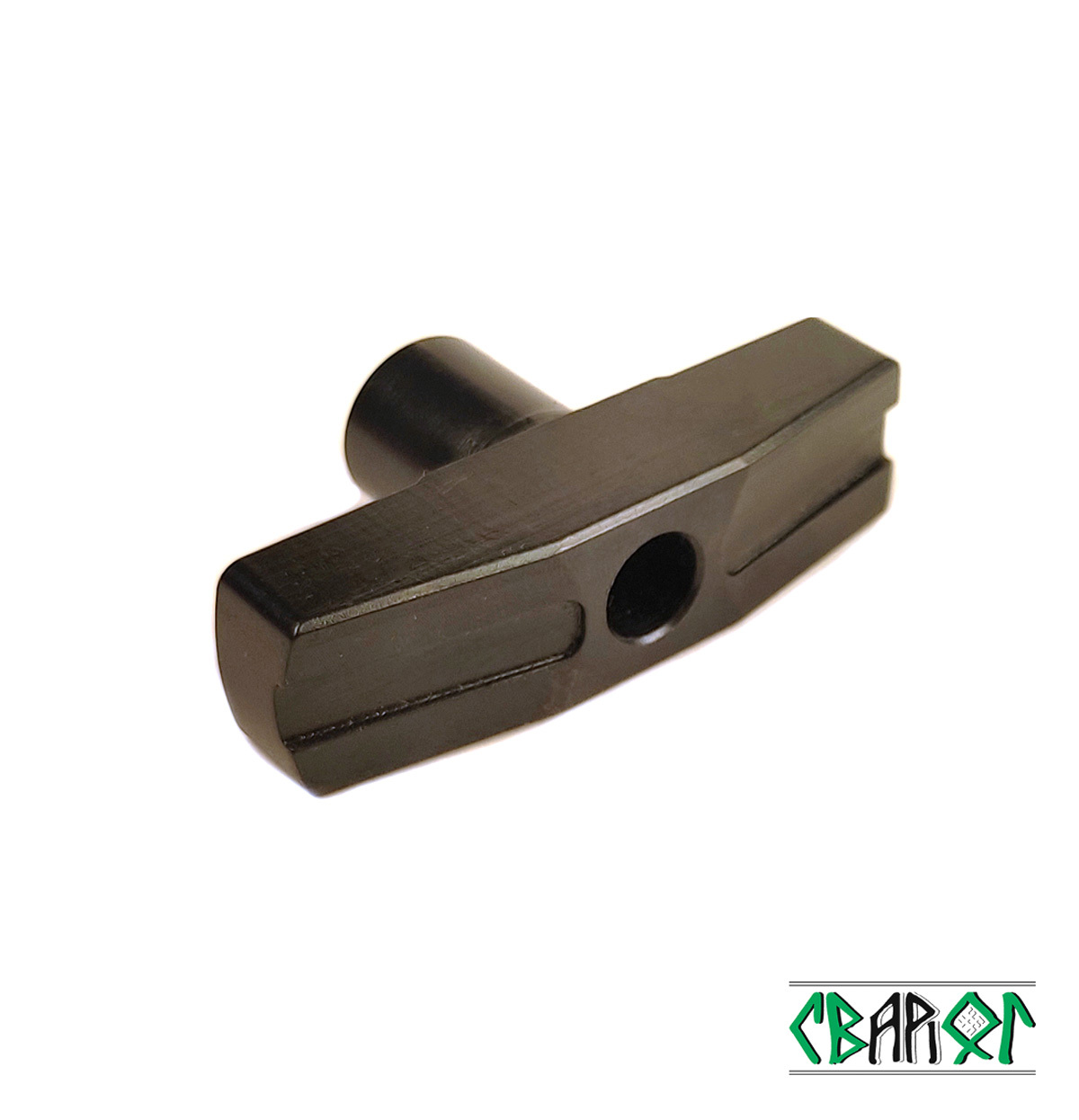

Стальная голова
Игла декапсюлятор под еврокапсюль
Опорный конус
Навойник (Только 12 и 16 калибра)
Воронка (Только 12 и 16 калибра)
Инструкция

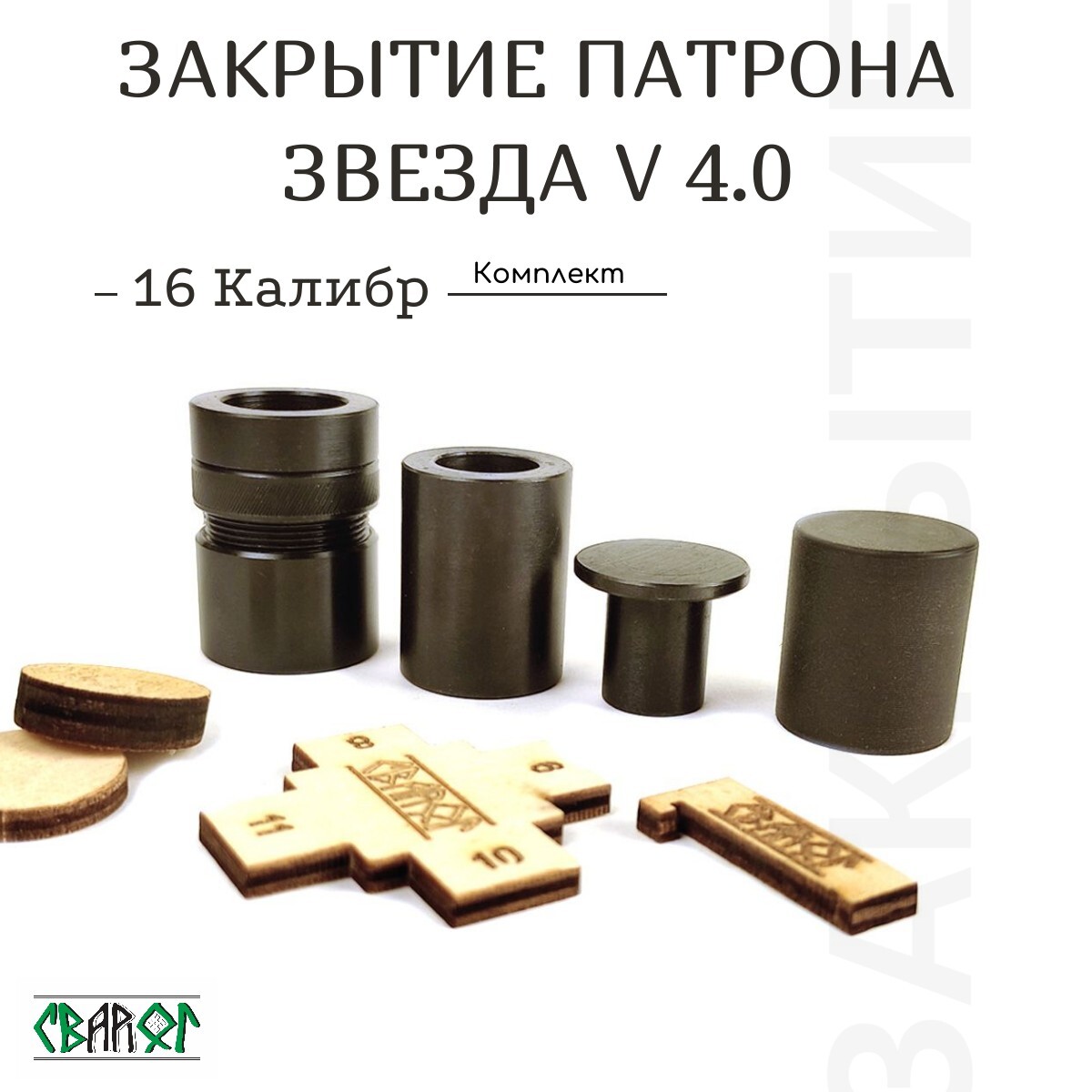

Закрытие патрона (Звезда): Версия 4.0
(отличный конус без дополнительного подкручивания)

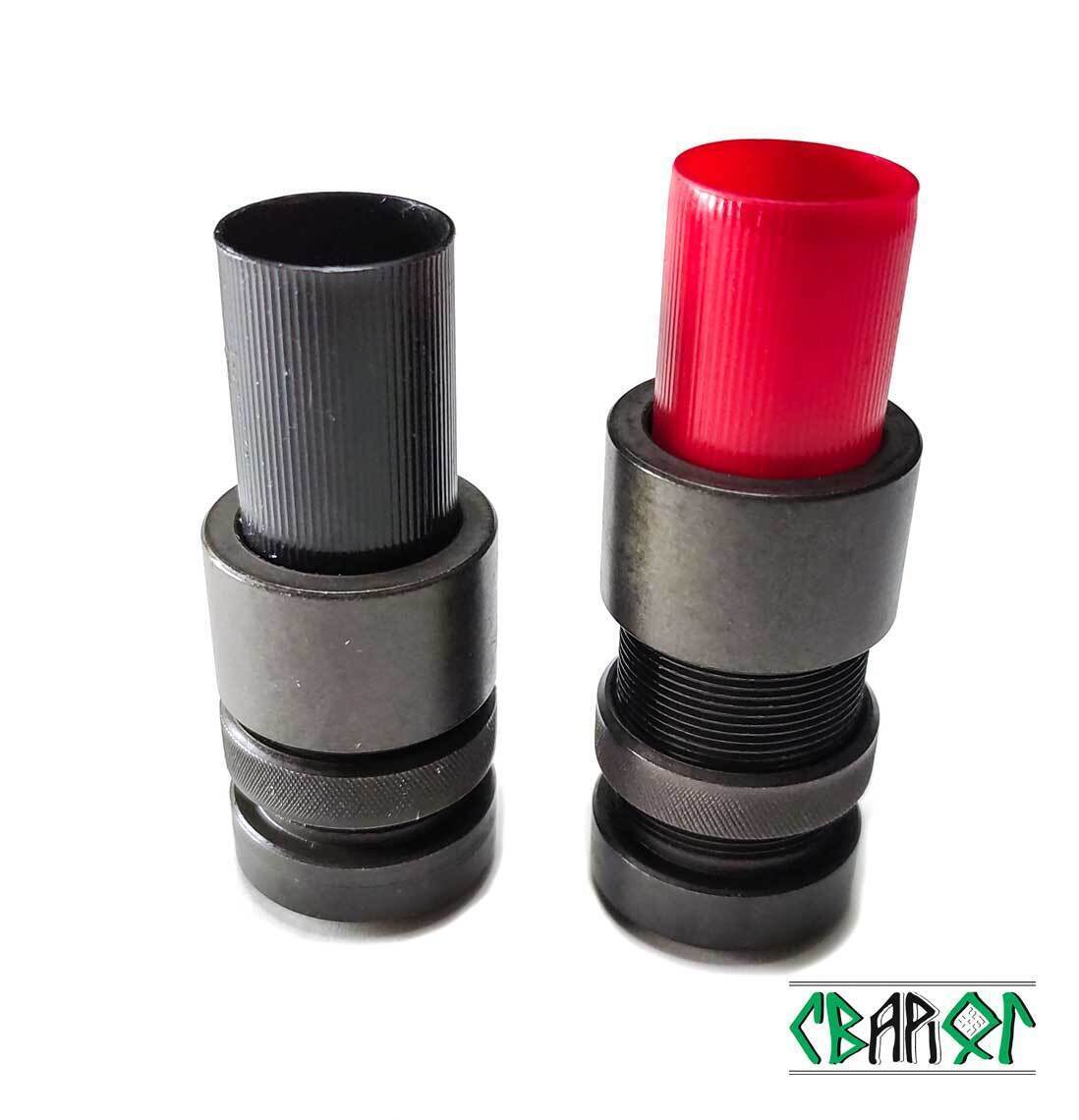

Опорная регулируемая втулка *(регулировка от 38мм до 50мм)
Матрица для формирования "шалашика"(полиамид)
Матрица с пуансоном для закрытия патрона

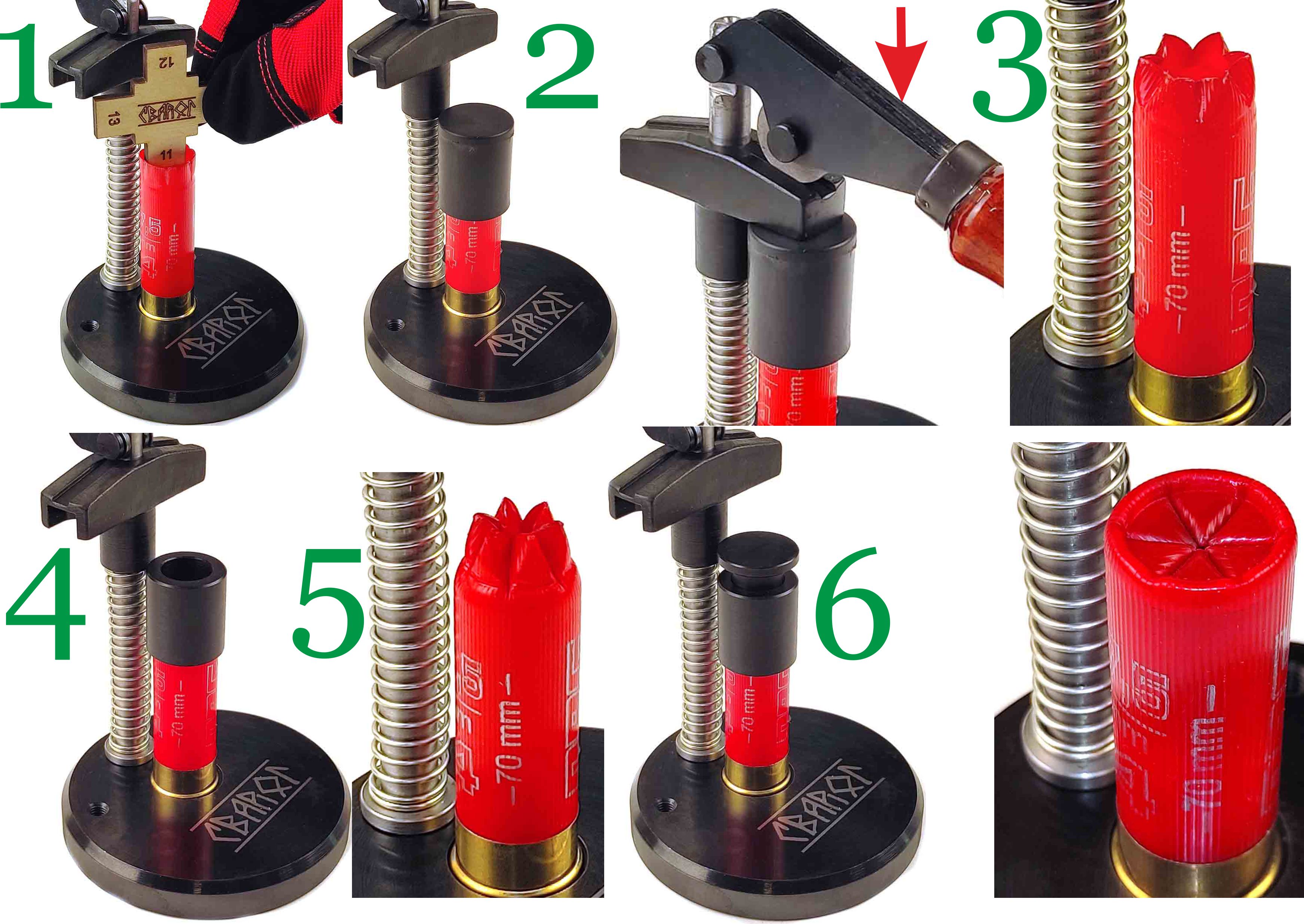

Отрегулируйте высоту опорной втулки
1) Оденьте на гильзу опорную втулку
2) Установите матрицу «Корона».
3) Нажмите
4) Снимите матрицу
5) Установите «Обжимную матрицу».
6) Нажмите
7) Не снимая матрицу установите «Пуансон»
8) Нажмите
9) Процесс завершен
P/S в версии матриц 4.0 использование опорной втулки не обязательно,может применяться только для гильз с тонким пластиком и последней операции (окончательное закрытие гильзы).На время тестового периода опорная втулка входит в комплект.

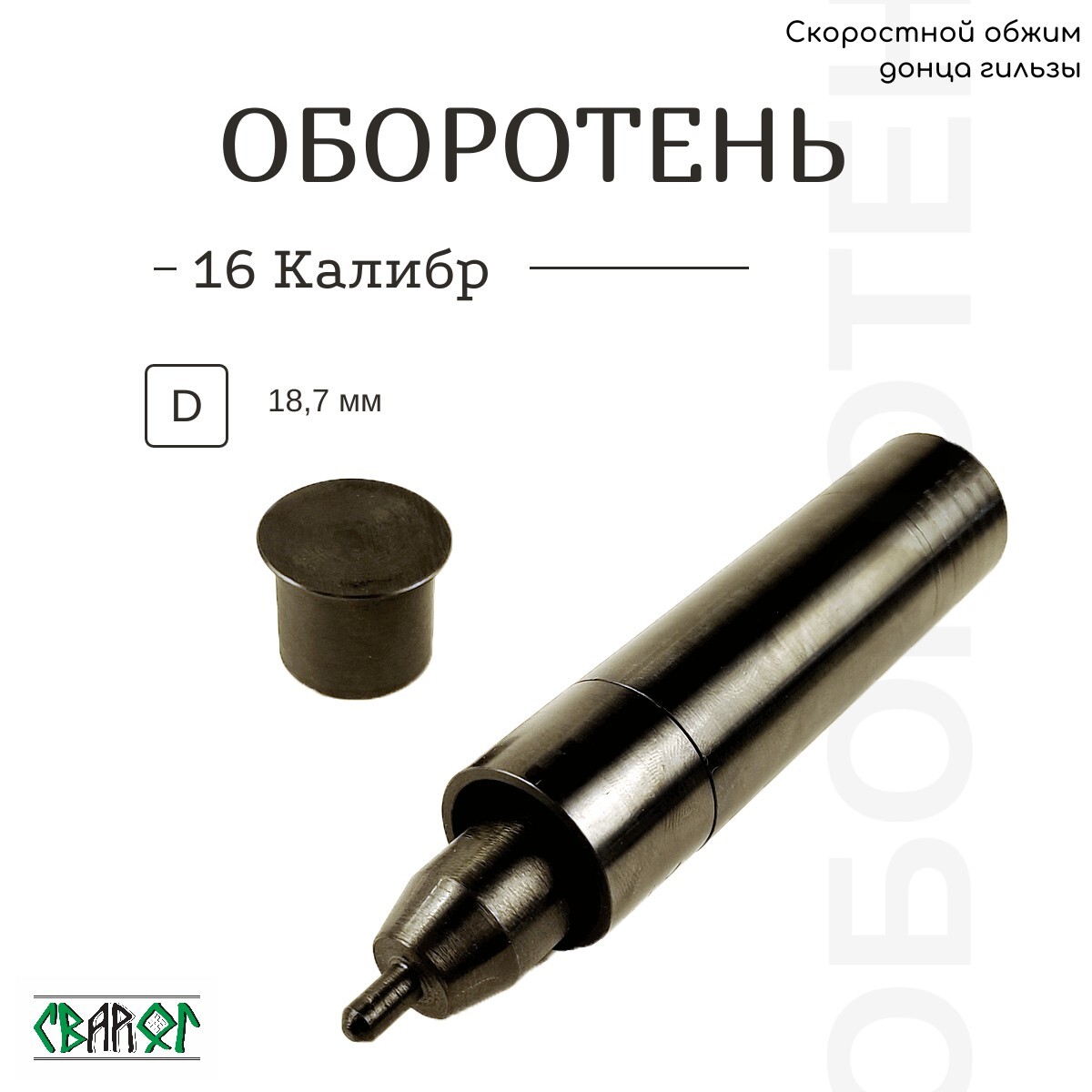

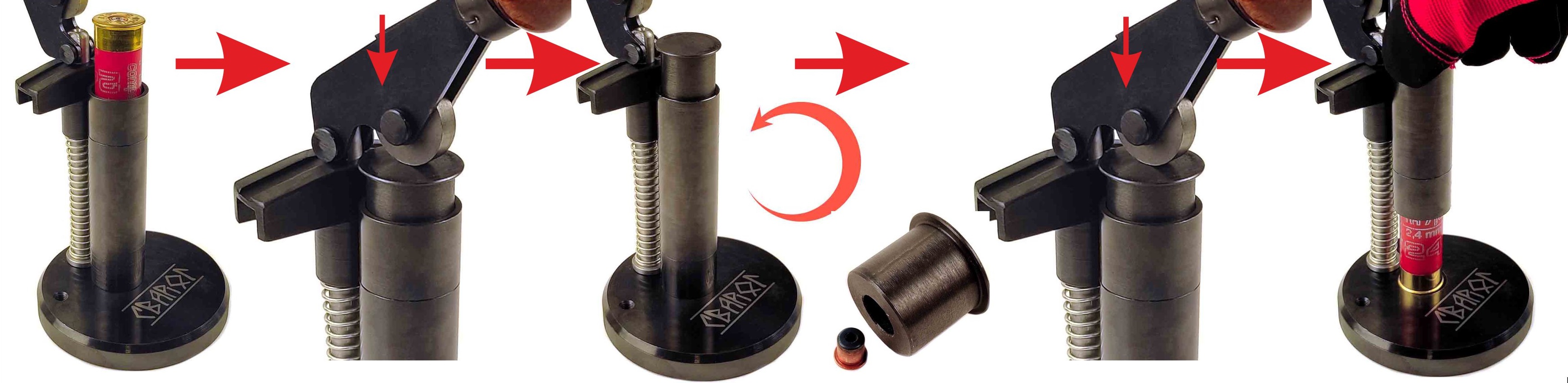

Скоростной обжим донца гильзы:
Опорная втулка
Обжимное (калибровочное)кольцо
(имеет предварительный обжим 20,55 с одной стороны и усиленный 20,4 мм обжим с другой стороны кольца)

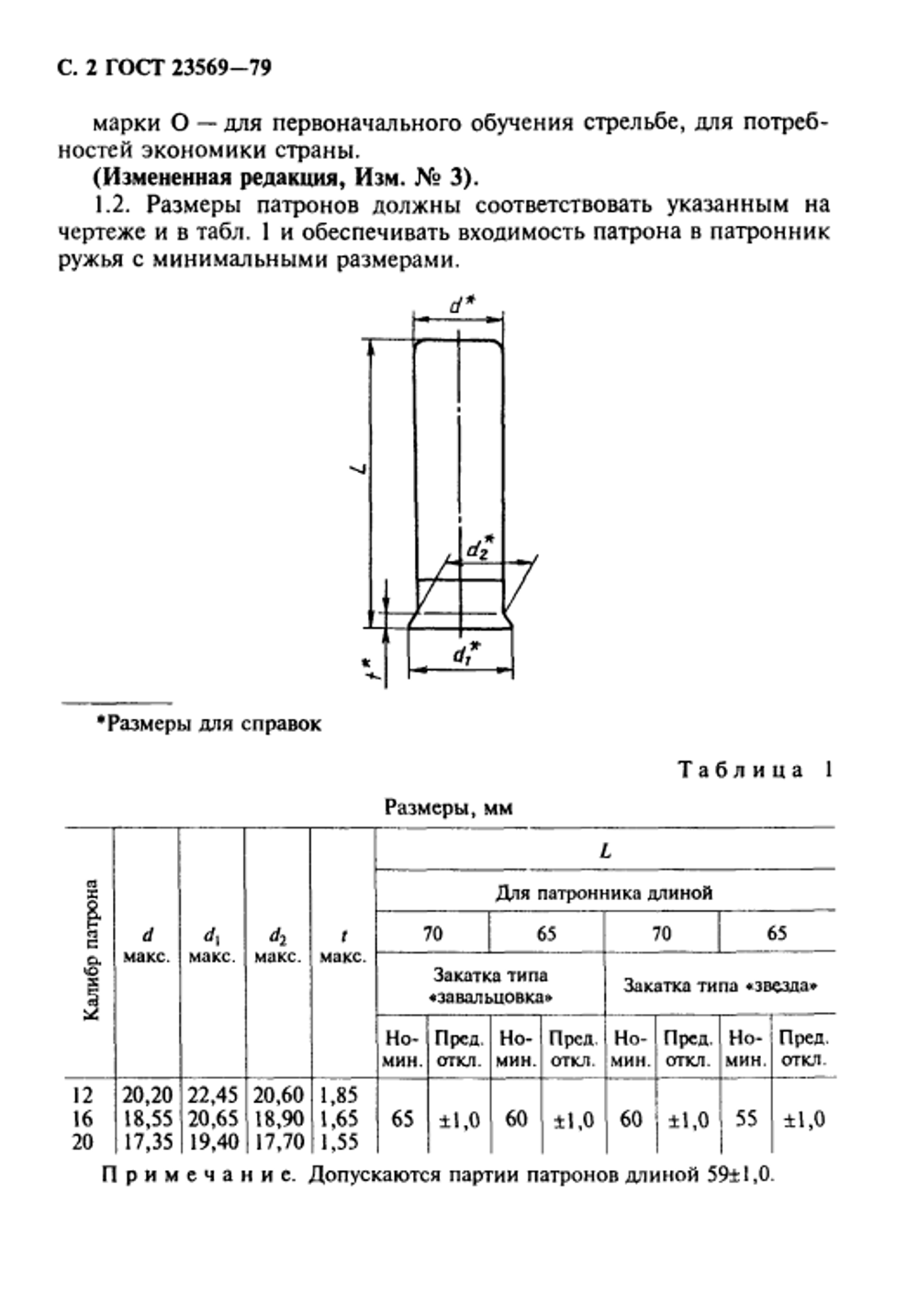

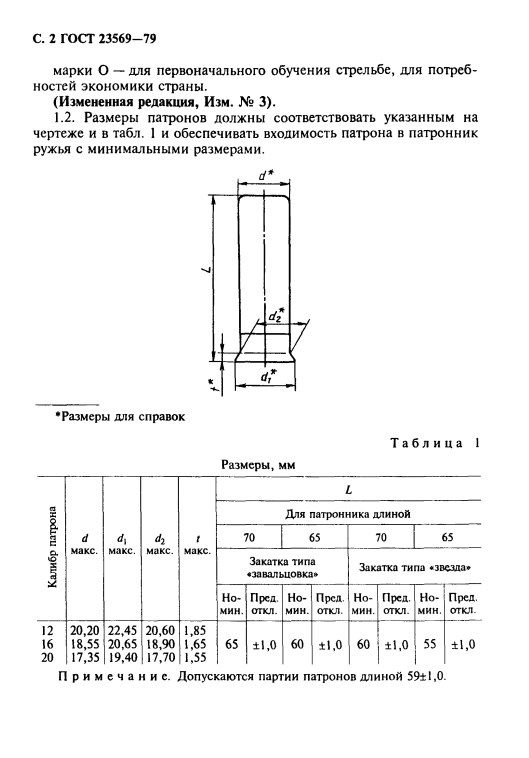

(Размеры донца гильз (ГОСТ 23569-79),мм 12 = 20,6 мм )
Шайба-толкатель
Съемник
1) Установите опорную втулку и калибровочное кольцо.
2) Внутрь разместите стреляную гильзу
3) На донце гильзы установите шайбу.
4) Нажмите
Кольцо обжимает донце гильзы, одновременно с этим игла выдавливает капсюль из гнезда
5) Снимите опорную втулку.
6) Установите гильзу обратно. Установите съемник
7) Нажмите.
8) Процесс завершен
при длине гильзы 68 мм длина опорной ориентировочно 40,5мм
если гильза выше,то увеличиваем длину опорной втулки на это расстояние
Необходимое место для загрузки гильзы
дробь 11-12 мм
крупная дробь,картечь 12-13 мм
При одинаковой длине гильз 12,16 и 20 калибра Высота опорной втулки у всех калибров будет отличаться,на это влияет диаметр гильзы,Чем меньше диаметр,тем выше должна быть высота опорной втулки.
проведем эксперимент.
1)
Если у вас не крупная дроб,то сделайте загрузку 11.5мм
настраиваем опорную втулку на 2 мм выше чем нужно
формируем шалашик
дальше подрубочная матрица
дальше ставим пуансон и закрываем патрон
получаем патрон закрытый звездой,но без конуса и бортика
если достигнут первый результат,то приступаем ко второму действию
2)
уменьшаем длину опорной втулки и ,матрицей в сборе с пуансоном, начинаем создавать борт и конус
немного опускаем втулку,надавливаем,смотрим результат
и таким образом опускаем втулку пока не получаем патрон с необходимым бортом и конусом
*При заказе полного набора, комплектуется одной Опорной регулируемой втулкой
**
Антикоррозийное покрытие матриц и пресса может отличаться по цвету.
Производитель оставляет за собой право самостоятельно выбирать тип антикоррозийного покрытия.
Некоторые детали в комплекте могут быть без антикоррозийного покрытия.
***
Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые могут повлиять на его внешний вид и технические характеристики, и являются результатом работ по усовершенствованию его конструкции или технологии производства.
